STM11

良好的電磁兼容特性,簡化系統拓撲結構,大大增加了步進系統的可靠性和實用性,對于安裝空間小,系統集成化程度要求高的應用場合是上佳的選擇

分享

STM11智能型集成式步進產品包含了步進電機、編碼器、驅動器及控制器,將步進系統中的各單元集成為一個整體,空間縮小40%以上,接線減少50%以上,具有良好的電磁兼容特性,簡化系統拓撲結構,大大增加了步進系統的可靠性和實用性,對于安裝空間小,系統集成化程度要求高的應用場合是上佳的選擇。



?命名規則



?相關軟件

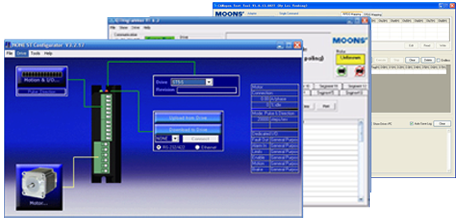

■ ST Configurator
stm17 相關軟件

用于配置MSST系列步進電機驅動器基本參數,包括電機參數和控制方式。

■ Q Programmer

可實現條件判斷、多任務處理、數學運算、寄存器操作和編碼器跟隨等功能。

注:以上所有軟件支持Microsoft Windows XP, Windows 7,Windows 8, 32位或64位系統。



?連接接口


PIN號
名稱
描述
1
Y2
  帶續流二極管的漏極開路輸出(最大30 VDC100 mA.)
2
Y1
3
X4
  高速輸入信號(高電平輸入電壓5~24 VDC,
  低電平輸入電壓 1 VDC以下,最大頻率 1MHz.)
4
X3
5
X2
  高速輸入信號(高電平輸入電壓5~24 VDC,
  低電平輸入電壓 2 VDC以下,最大頻率 1MHz.)
6
X1
7
RX-
  RS-422/485 差分通訊信號
8
RX+
9
TX-
10
TX+
11
+
  V+ 電源電壓 (typ. 24 VDC)
12
-
  V- 電源電壓 (GND)
注意:所有的輸入,輸出信號以電源電壓負極(V-)來作為信號的參考電平面(GND)。




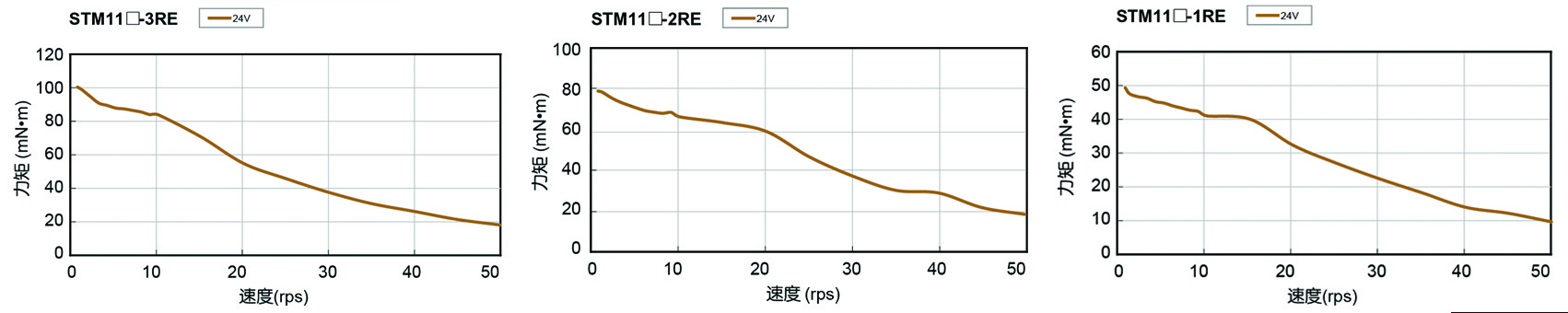

?機械尺寸(單位:mm)


型號
“L”
 STM11□-1RE
 43.8
 STM11□-2RE
 52.9
 STM11□-3RE
 64.1



?可選配件

■  選購配件

型號
類別
描述
  MF150A24AG-V  開關電源  150W, 24V
  MF320A48AG-V  開關電源  320W, 48V
  RC880  再生放電鉗  80VDC Max. 50W
  MS-USB-RS485-01  USB轉換器  USB-RS485
  1109-□□□  通用線纜  電源+通信+I/O 電纜線,散線
* □ □ □ 表示長度,單位厘米,如:100代表100cm

■  電源+通信+I/O 線(散線,僅STM11產品)

P/N
Length
1109-030
0.3m
Pin號
1
2
3
4
5
6
7
8
9
10
11
12
顏色
紫色
橙色
白色
棕色
黃色
灰色
綠色/白色
綠色
藍色/白色
藍色
紅色
黑色
定義
Y2
Y1
X4
X3
X2
X1
RX-
RX+
TX-
TX+
+
-
此線束含電源,I/O和通訊接線。線束型號:1109-030
塑殼:GHR-12V-S (JST)
端子:SSHL-002T-P0.2 (JST)

■  開關電源

MOONS' 推薦使用以下開關電源
型號:MF150A24AG-V 150W,24VDC型號:MF320A48AG-V 320W,48VDC

■  再生放電鉗

型號:RC880
使用鳴志的反電勢鉗位吸收模塊RC880(如右圖所示)可以有效地解決再生放電的問題。
利用RC880來檢測自己的應用中是否存在反電勢再生電源的問題,將RC880串聯在TSM系列與供電電源之間并正常工作,如果RC880上的"Regen"LED指示燈從未閃爍過,說明您的電路中沒有過多的反電勢,不必使用RC880。

■  USB通訊轉換器

型號:MS-USB-RS485-01
描述:USB-RS485轉換器
